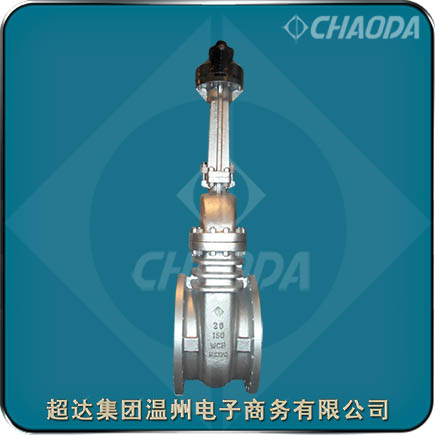

美标磅级铸钢法兰闸阀

    超达生产的磅级铸钢闸阀，常用的楔式闸板阀的两个密封面形成楔形，楔形角随阀门参数而异，通常为50；楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。楔式闸板式磅级铸钢闸阀又可分为：单闸极式、双闸板式和弹性闸板式；平行闸板式磅级铸钢闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆磅级铸钢闸阀和暗杆磅级铸钢闸阀两种。

型号：ZA40H、ZA40T1～T8、ZA40W、ZA40Y
口径：NPS½～NPS66、DN15～DN1650
压力：Class150～Class900、PN10～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

美标铸造闸阀产品概述

    美标磅级铸造闸阀启闭件是闸板，闸板的运动方向与流体方向相垂直，磅级铸钢闸阀只能作全开和全关，不能作调节和节流。磅级铸钢闸阀是用金属钢材料浇铸成铸件加工的闸阀统称铸钢闸阀。磅级铸钢闸阀闸板、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成。阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。

    磅级铸钢闸阀的闸板可以做成一个整体，叫做刚性闸板；磅级铸钢闸阀也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差。磅级铸钢闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。美标磅级气动铸钢闸阀一般采用柔性石墨成型填料，或PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。磅级气动铸钢闸阀阀杆与填料接触部位精加工后进行辊挤压处理，使表面达到更高的光洁度（Ra 0.8μm）和致密度，能够确保阀杆处的可靠密封。

美标磅级铸钢闸阀产品结构设计特点

    美标磅级铸钢闸阀阀体采用精密铸造，阀门密封性能好。阀盖上有上密封结构，在全开位置使填料密封更为可靠，并方便填料的更换。阀体、阀盖的设计均经过严格的计算，具有良好的强度、刚度和流通能力。采用H型弹性单闸板，对阀体变形具有良好的适应性，保证了密封的可靠性，避免了闸板因过载关紧而难于开启的现象。

   磅级铸钢闸阀有上密封结构设计，不锈钢闸阀一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。铸钢闸阀一般采用锻造阀座，阀座密封面喷焊用户规定的合金。不锈钢闸阀一般采用本体阀座，或在本体上直接堆焊合金，也可采用螺纹或焊接阀座。

磅级铸钢闸阀产品标准

 设计制造标准：API 600、ISO 10434、API 6D
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 试验检验标准：API 600、API 598、ISO 10434、API 6D

磅级铸钢闸阀零部件材料

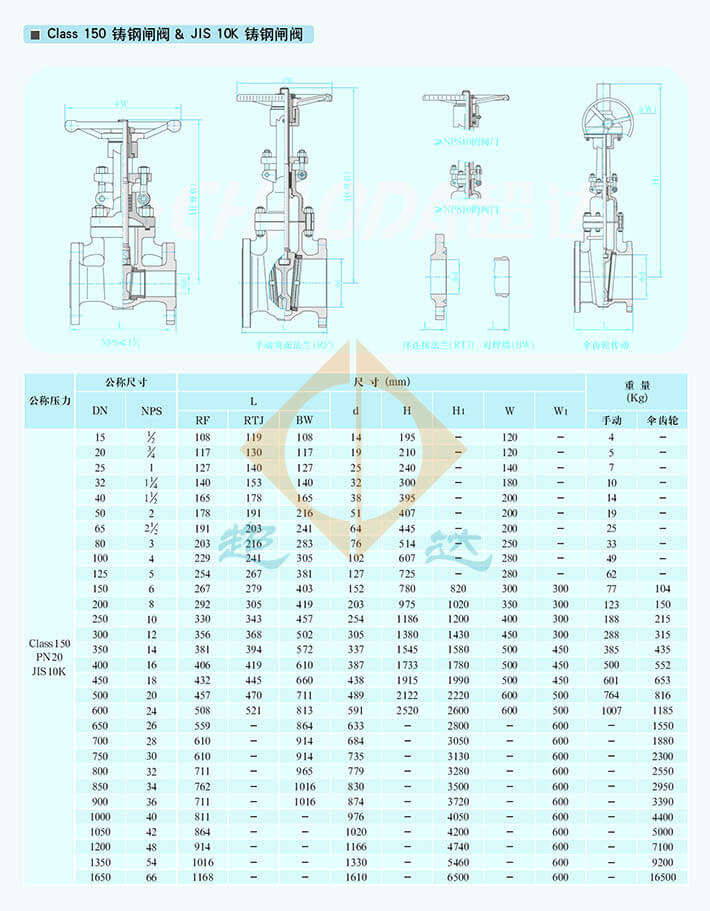

磅级铸钢闸阀结构外形尺寸
