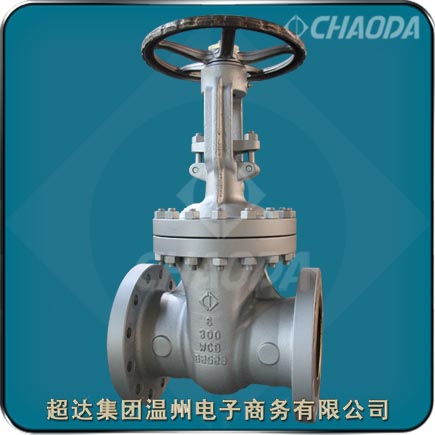

美标手动不锈钢闸阀

    美标闸阀是一种把平行闸板作为关闭件的滑动阀，关闭件（闸板）沿通道轴线的垂直方向移动的阀门，美标闸阀关闭件可以选择单闸板或是其间带有撑开机构的双闸板。美标手动不锈钢闸阀有各种不同的结构形式，其主要区别在于采用的密封元件结构形式不同。根据密封元件的结构，美标法兰闸阀分成几种不同的类型，而常见的形式是美标平板闸阀和美标楔式闸阀，根据阀杆的结构还可分为美标升降杆（眀杆）闸阀和美标旋转杆（暗杆）闸阀。

型号：ZA41H、ZA40T1～T8、ZA40W

口径：NPS½～NPS66、DN15～DN1650
压力：Class150～Class900、PN10～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

美标铸钢法兰式闸阀介绍

    美标闸阀用于截断或接通管路中的介质。超达集团的美标法兰闸阀可分别适用于水、蒸汽、油品等，如介质带有腐蚀性、高温、高粘稠等特性，可选择不锈钢、合金钢、双相钢等阀门材料。美标闸阀可安装的驱动装置有手动、齿轮传动、气动或电动四种。美标铸钢闸阀一般采用法兰连接、对焊连接，也可以根据用户需求选择对夹连接、螺纹连接。

    美标闸阀产品种类，按密封面配置，可分为楔式闸板式美标闸阀和平行闸板式美标闸阀。楔式闸板式美标闸阀又可分为：单闸极式、双闸板式和弹性闸板式；平行闸板式美标闸阀可分为单闸板式和双闸板式。

    美标闸阀通常有单闸板、双闸板、楔式、平行式等结构设计，其中楔式双闸板(Z42、Z62系列)及楔式弹性闸板(Z40、Z60系列)应用较为广泛。楔式双闸板关闭时闸板自动吻合两侧阀座，自动补偿楔角的加工位置误差；楔式弹性闸板依靠闸板中部的弹性槽，靠阀杆的轴向推力补偿楔角的加工位置误差。

    按阀杆的螺纹位置划分，可分为明杆美标法兰闸阀和暗杆美标法兰闸阀两种。美标法兰闸阀安装和使用安装前须检查美标法兰闸阀腔内和密封面等部位，不允许有污物或砂粒附着；各连接部位螺栓，要求均匀拧紧；检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；用户在安装美标不锈钢闸阀前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；用户在安装手动美标法兰闸阀时，必须预留阀门驱动的必要空间；驱动装置的接线须按线路图进行；美标法兰闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

美标不锈钢闸阀结构特点

    超达研制生产的美标闸阀结构紧凑，设计合理，阀门刚性好，通道流畅，流阻系数小。美标闸阀密封面为不锈钢或硬质合金，使用寿命长。采用石棉石墨或柔性石墨，密封可靠，操作轻便灵活。美标闸阀可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

美标法兰闸阀产品标准

 设计制造标准：API 600、ISO 10434、API 6D
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 试验检验标准：API 600、API 598、ISO 10434、API 6D

美标闸阀零部件材料

美标闸阀结构尺寸
