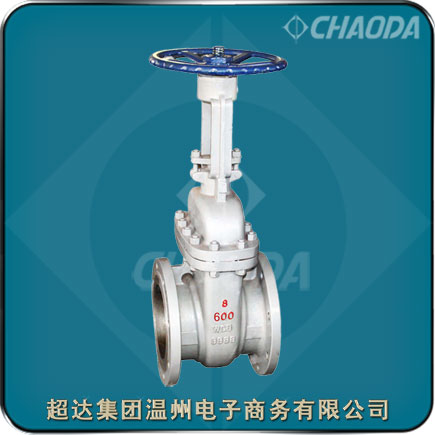

Class600铸造闸阀

    超达集团专业研制生产的Class600铸造闸阀作为管线上闭路装置，主要用于石油、化工、电力、城建和工业企业的给排水、供热及供气系统等。闸阀体主要由阀体、阀座和阀板3部分组成。闸阀阀杆和阀板以T形槽连接为主，闸阀阀座、闸阀阀体以及闸阀阀座与阀板的密封技术是闸阀的关键。由于高压加氢装置具有高温、高压、临氢和高腐蚀性的特点，其配套使用的管道阀门目前还大都依赖进口，因此加氢装置用高压级锻钢闸阀的研制对于提升我国石化加氢技术装备水平、节省国家经济资源具有重要意义。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：ZA40H、ZA40T1～T8、ZA40W、ZA40Y
口径：NPS2～NPS24、DN50～DN600
压力：Class600、PN110
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

Class600铸造闸阀产品概述

    闸阀的开启力与关闭力是不同的，特别是对于楔式闸阀，关闭力要设置得比较小，只要能够确保闸阀密封即可。在高温下由于材料的热膨胀，闸板与阀座在关闭时会贴合得很紧，因此需要较大的开启力。气动闸阀关闭后，由于气动装置的开启力较小，往往不能确保阀门开启。用户使用时，为了能够使处在关闭状态下的闸阀开启，通常调高气动装置的气源压力。需要注意不要因为关闭力过大而导致闸阀阀杆弯曲变形。

    实际使用时，Class600铸造闸阀是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化使Class600铸造闸阀出现锁死现象，通常在开到顶点位置上，再倒回1/2－1圈，作为全开阀门的位置。因此，Class600铸造闸阀的全开位置，按闸板的位置即行程来确定。有的铸钢闸阀，阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，这种阀门叫做铸钢旋转杆闸阀或叫铸钢暗杆闸阀。Class600铸造气动闸阀阀杆阀杆较小直径按照标准规定，阀杆与闸板采用形结构连接，其连接处的强度大于阀杆梯形螺纹处的强度，阀杆与闸板连接处的强度试验符合API 591的规定。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司，主要销售“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号，并荣获了81项国家专利等。

Class600铸造闸阀产品结构设计特点

    超达研制生产的Class600铸造闸阀具有流体阻力小，适用的压力、温度范围大、重量轻、启闭省力、介质不受流向影响等特点。
    Class600铸造闸阀结构紧凑，设计合理，阀门刚性好，通道流畅，流阻系数小。
    Class600铸造闸阀密封面为不锈钢或硬质合金，使用寿命长。
    采用石棉石墨或柔性石墨，密封可靠，操作轻便灵活。
    可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
    广泛应用于石油、化工、水力、火力电站各种系统的管路上。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

Class600铸造闸阀标准规范

 设计制造标准：API 600、ISO 10434、API 6D
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 试验检验标准：API 600、API 598、ISO 10434、API 6D

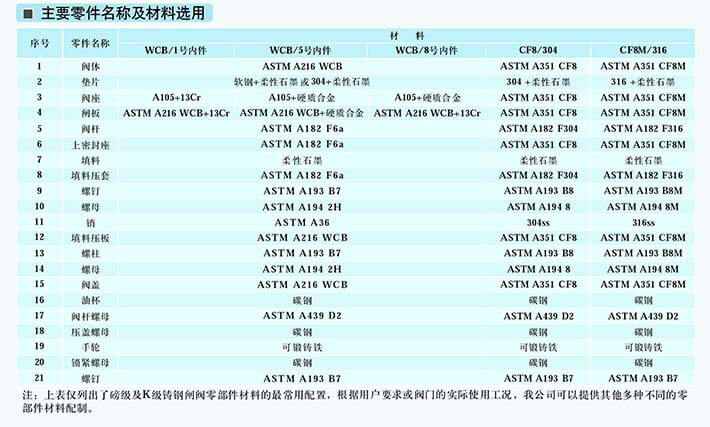

Class600铸造闸阀零部件材料

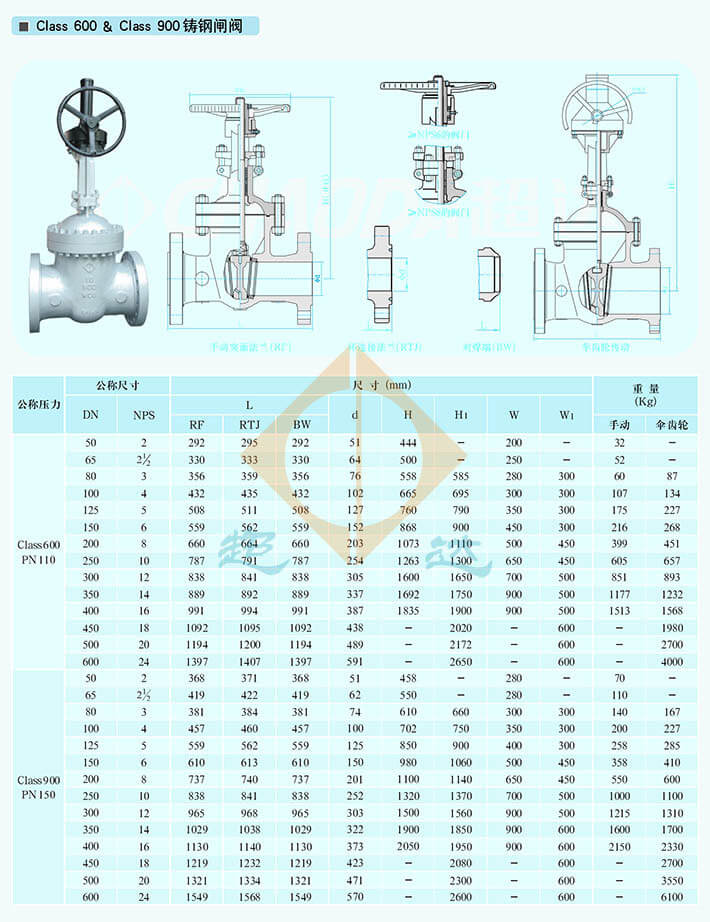

Class600铸造闸阀结构外形尺寸
